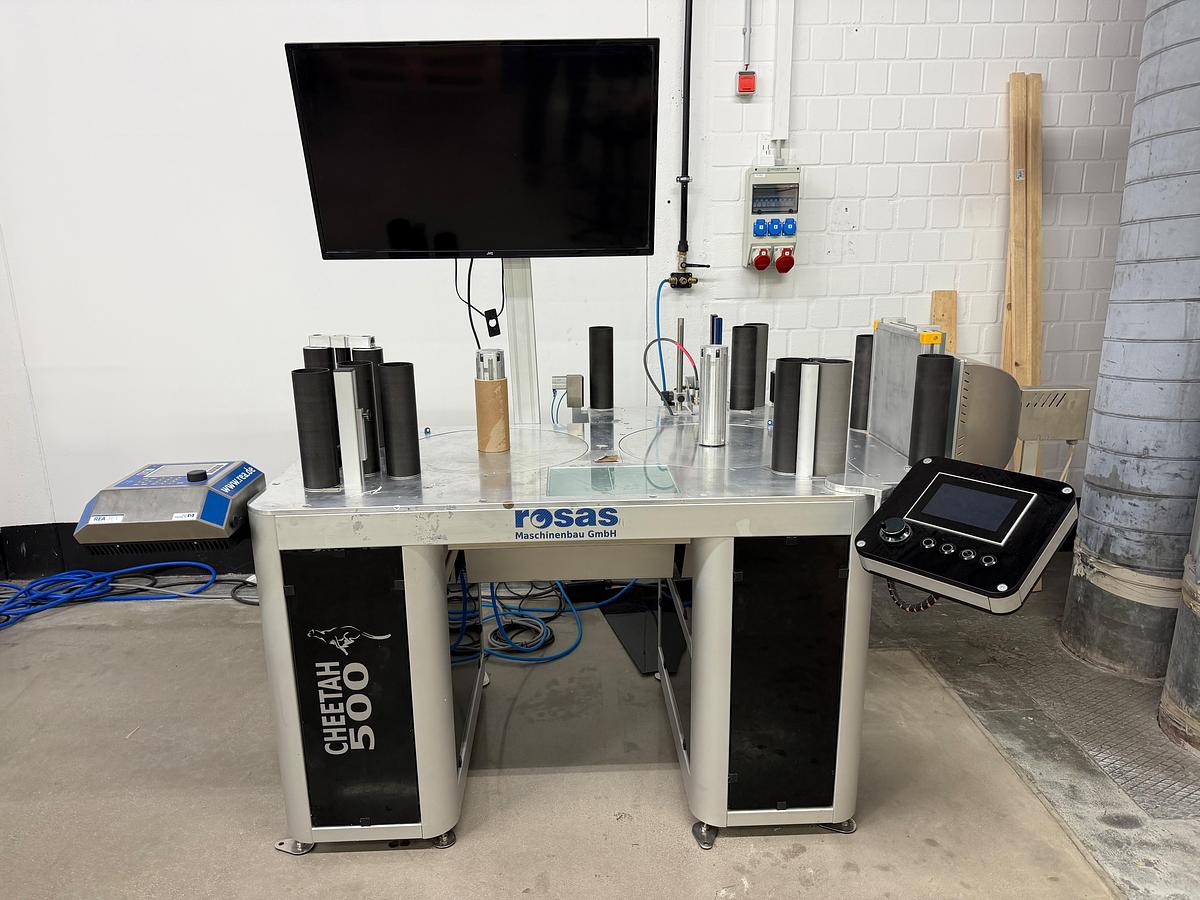

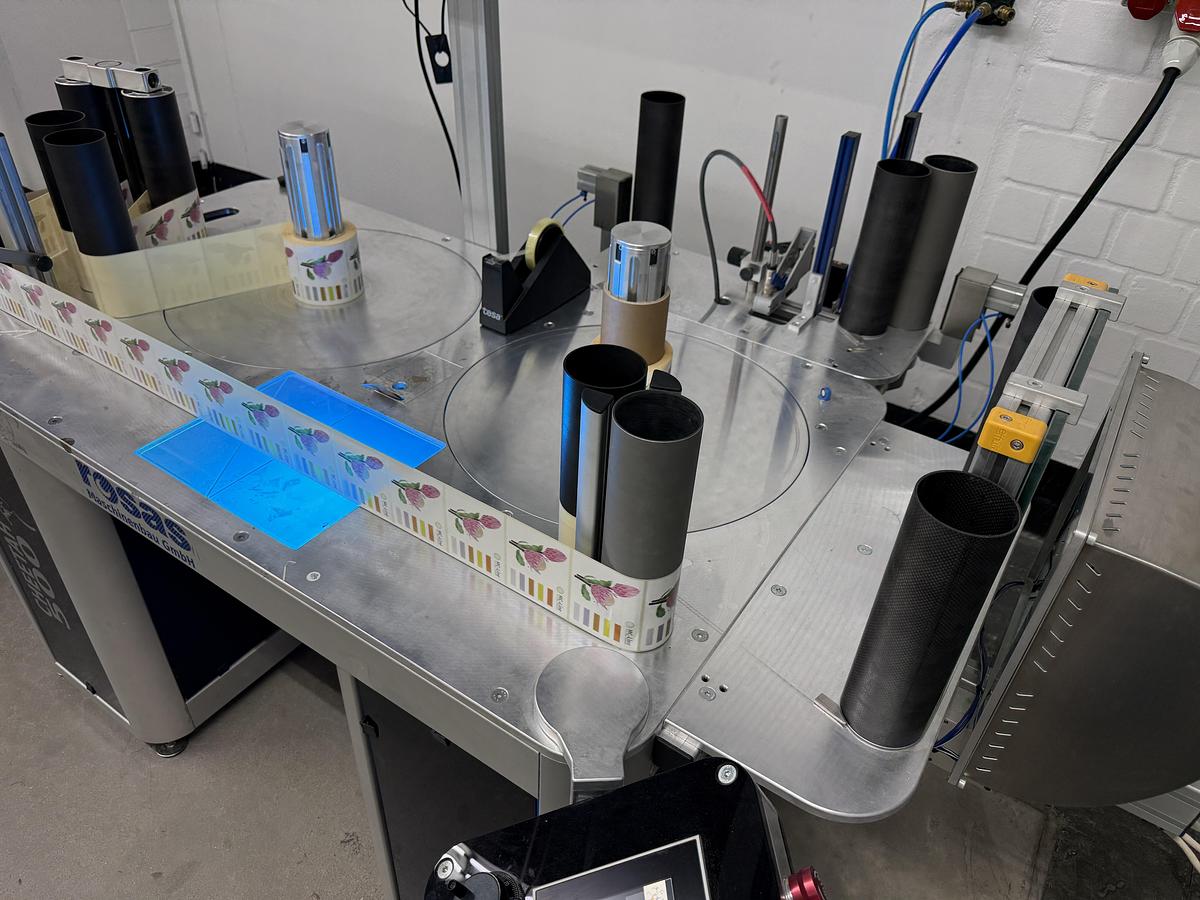

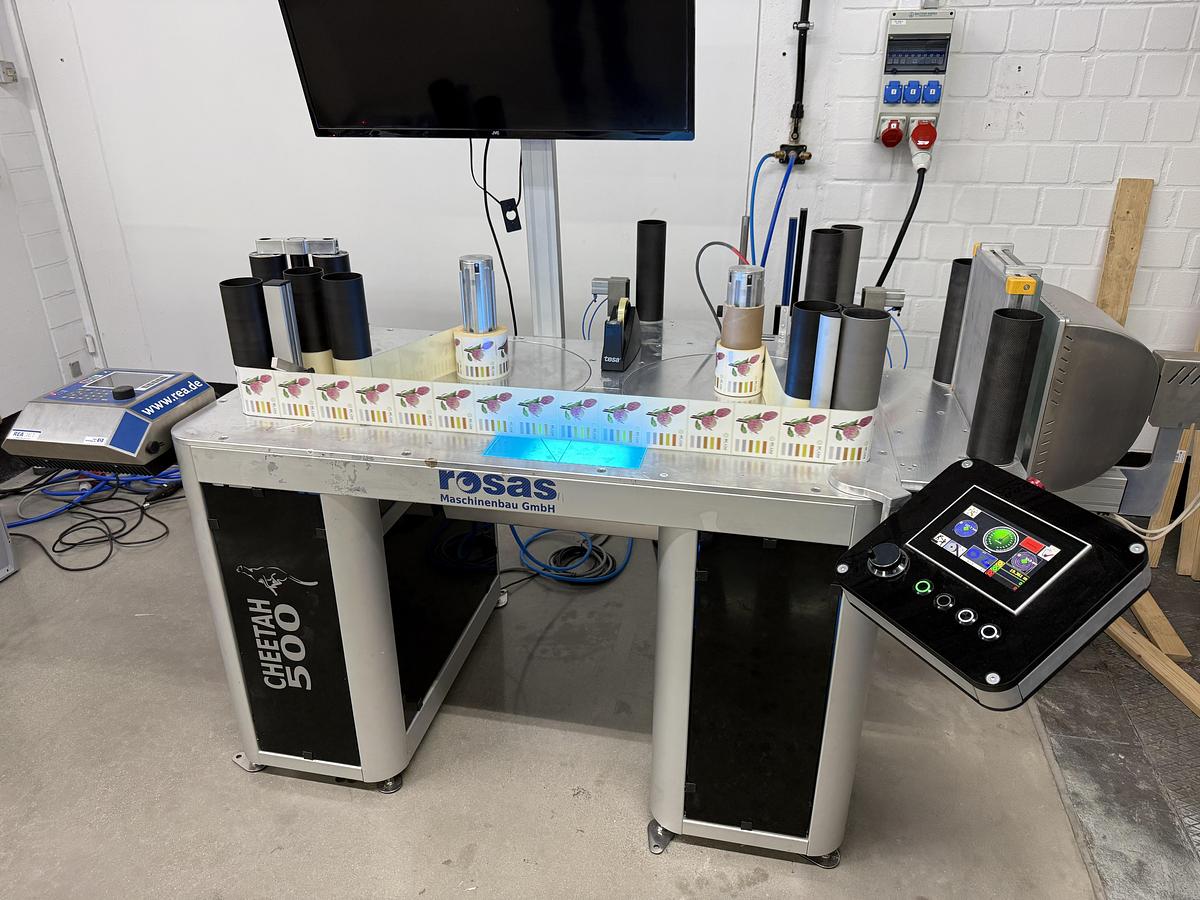

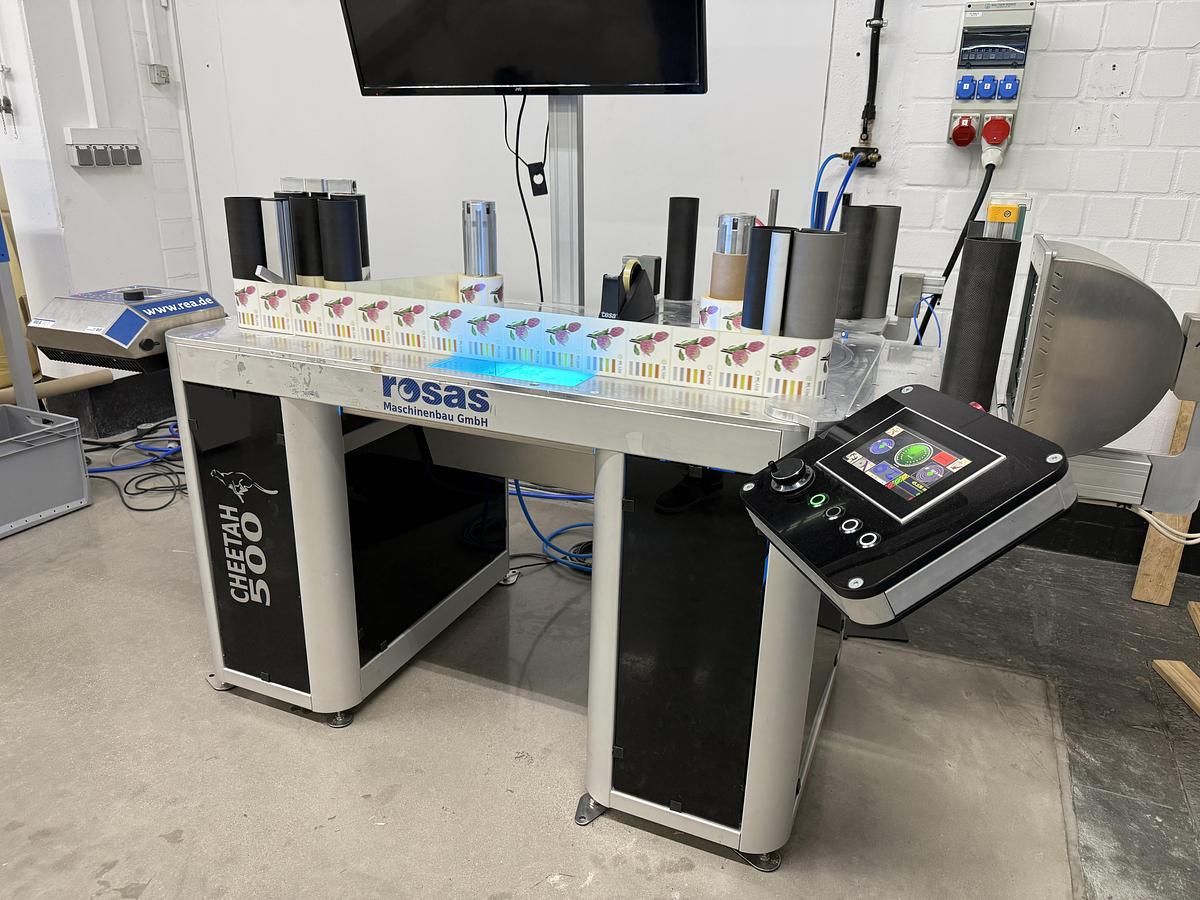

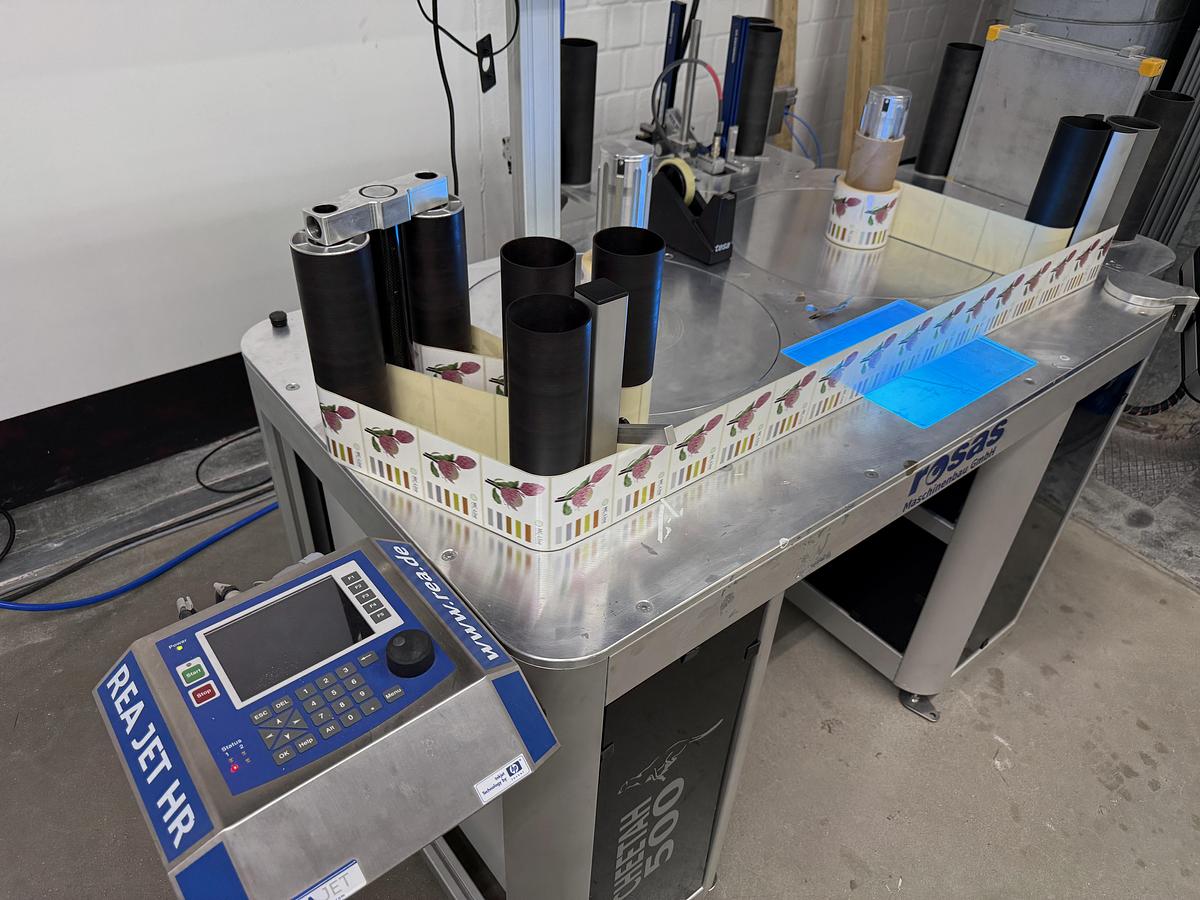

2019 ROSAS UK 250 + Modell Gepard 500 Inspektion Table-Top Rewinder

Technische Daten:

• Arbeitsbreite: min. 20 mm, max. 250 mm

• Wickeldurchmesser: max. 510 mm

• Hülsengrößen: min. 1” bis max. 3” (bis zu 6” mit Adapter)

• Druckluftversorgung: 6 bar

• Bahnspannung: 1–21 N

Ausstattung:

• Grundrahmen mit zwei Servomotoren

• 2 pneumatische Wickelwellen

• Bahnspannsystem über Tänzerwalze

• Spleiß- und Etikettenfehlererkennung

• Spleißtisch

• Messwalze

• Zähler

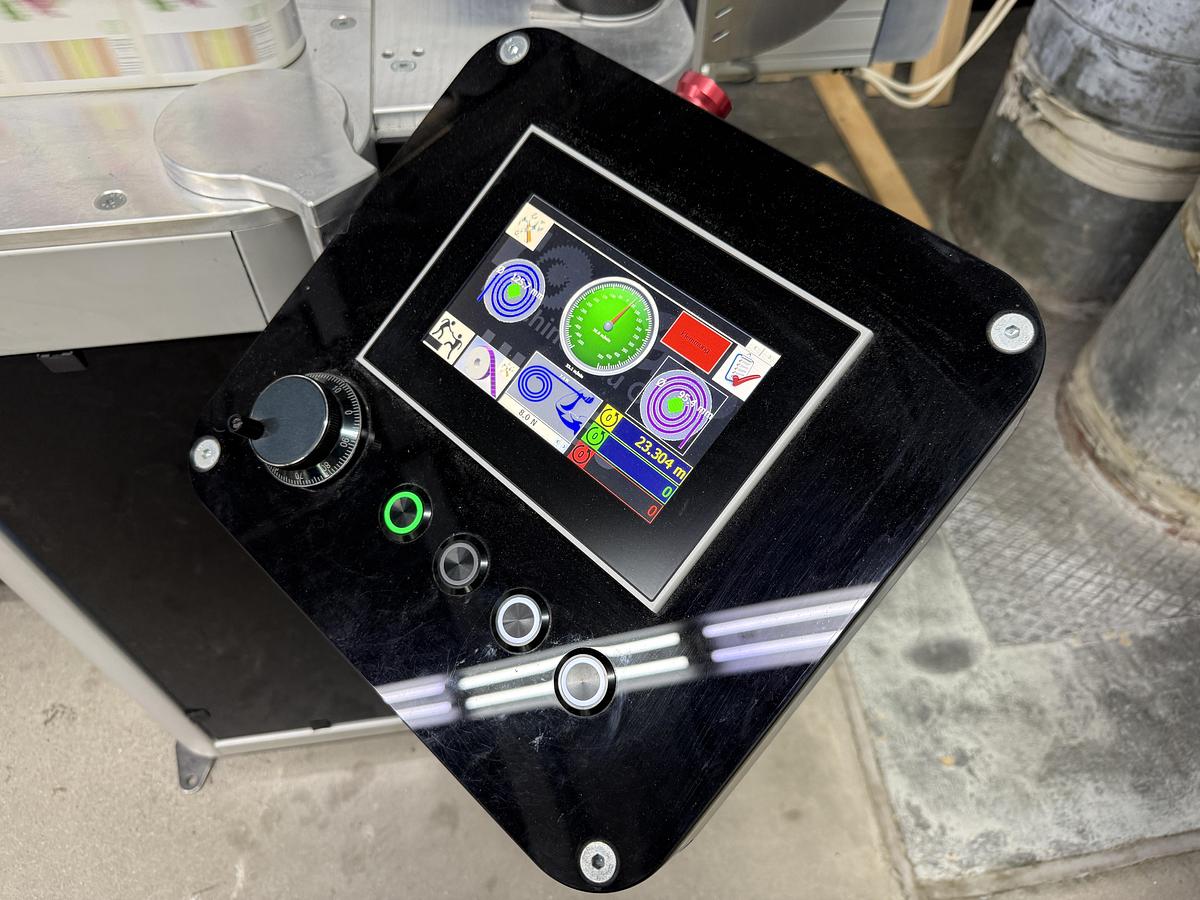

• Bedienung über HMI-Touchscreen mit digitalem Handrad

Merkmale:

• Bidirektionales Wickeln

• Innen- und Außenwicklung

• Wickelspannungsregelung: durchmessersabhängig oder -unabhängig

• Vollständig reproduzierbare Wickelergebnisse

• Integrierter Auftragsspeicher (Rezeptverwaltung)

• Zähler für Etiketten, Laufmeter und Durchmesser

Leistungsmodell Gepard 500

Geschwindigkeit: 500 m/min (abhängig von Material und Wickeldurchmesser)

Bahnbreite: 250 mm

Leitrollen: ca. 80 mm CFK

Zähler: Durchmesser, Laufmeter, Etikettenzähler mit Ultraschallsensoren für „Clear-on-Clear“-Etiketten

Spleißerkennung: Ja

Prüfung auf fehlende Etiketten: Ja

Kamera-Upgrade: Möglich

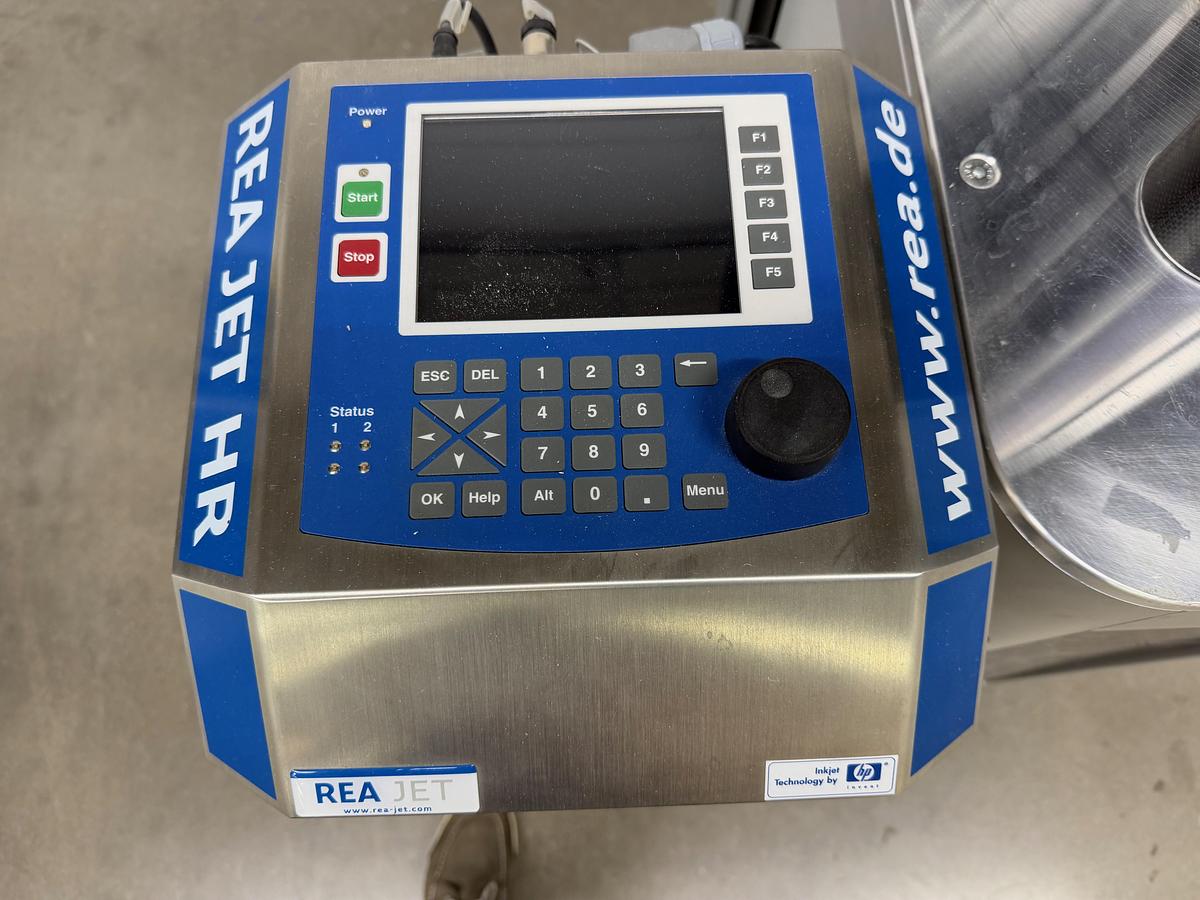

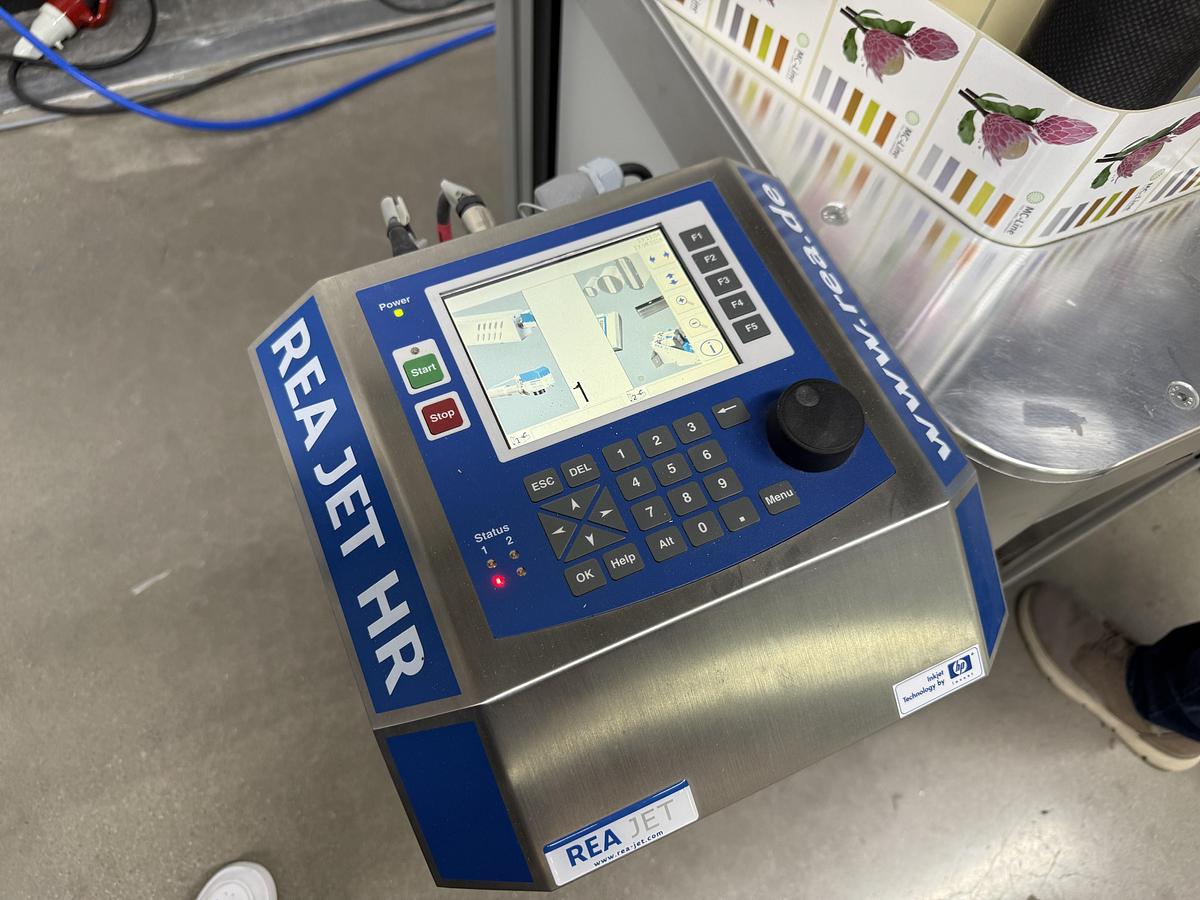

Druckmodul der HR-Serie

Druckmodul: Rea-Jet HR-Serie, bis zu 2 Druckköpfe, 25,4 mm Druckbreite bei Lieferung mit einem Druckkopf (12,7 mm Druckbreite)

Aufwickelwellen: CFK-Encoderwalze (besonders geeignet für dünne Folien) mit integriertem Encoder

Geschwindigkeit: 60 dpi / 300 m/min; 600 dpi / 30 m/min

Vorder- und Rückseitendruck: Ja

Registergenauigkeit: +/-0,3 mm

Tinte: DCV2

Spleißstationen: Vollautomatische Spleißstationen für unterbrechungsfreien Druck

Software: Fehlerfreier Start und Stopp des Druckvorgangs im bidirektionalen Betrieb.

Antistatikleisten: 2 DC-Antistatikleisten (je eine für Vorder- und Rückseite)

Inspektionssystem HQ 5050

Allgemein: Grundplatte, Steuereinheit, 40-Zoll-HD-LCD-Monitor, Beleuchtungssystem, hochwertiger Bildverarbeitungscomputer

Verfügbare Algorithmen:

• Druckbildprüfung

• 2D-Code-Erkennung (nur mit > 4-MP-Kamera), Mindestgröße 10 mm / Einzelelement 0,6 mm / QR-Code / Micro-QR / Micro-PDF

• Barcode-Erfassung (nur mit 4-MP-Kamera), Mindestgröße 0,6 mm / JAN/EAN/UPC / Code39 / Codabar / ITF / Code93 / Code128/GS1-128 / GS1 DataBar / Pharmacode / OCR-Erfassung (nur bei einer Kameraauflösung von > 4 MP)

• Allgemeine Abstandsmessung

• Datenerfassung in CSV-Datei

Beleuchtung:

• Auflichtkuppel mit blendfreier Ausleuchtung und Hochleistungs-LED (32.000 Lux)

• LED-Flachkuppel-Hintergrundbeleuchtung (30.000 Lux) für die Durchlichtprüfung

Kamera:

• 5-MP-QSXGA-Farbkamera

• 2.448 x 2.048 bei 200 x 167 mm > 310 dpi

• Min. Fehlergröße 0,3 mm

• Ca. 160 m/min (100 x 100 mm Etikett)

Technische Angaben lt. Anwender (ohne Gewähr)
